INDUSTRIAL BIM
Координація технологічного обладнання, конструкцій та інженерних систем для заводів, виробничих комплексів, логістичних об’єктів та промислової інфраструктури.
У промислових проєктах важливо не просто розмістити всі системи в моделі, а узгодити їх із технологічним процесом, монтажем, роботою обладнання та подальшим обслуговуванням об’єкта.
Обговорити промисловий проєкт
Технологія визначає рішення
У промисловому будівництві технологія та обладнання значною мірою визначають геометрію інженерних рішень. Виробничі лінії, технологічні трубопроводи, вентиляція, електричні мережі, кабельні траси, конструкції та системи пожежного захисту повинні працювати як єдина система.
При цьому дані про обладнання та рішення різних дисциплін можуть надходити й змінюватися на різних етапах проєкту. Зміна габаритів обладнання, положення точки підключення або маршруту трубопроводу може вплинути на конструкції, опори, проходки та суміжні мережі.
Тому для промислового BIM критичні не лише відсутність колізій, а й контроль взаємозалежних інженерних рішень, сервісних зон та актуальності моделей.
Критичні зони

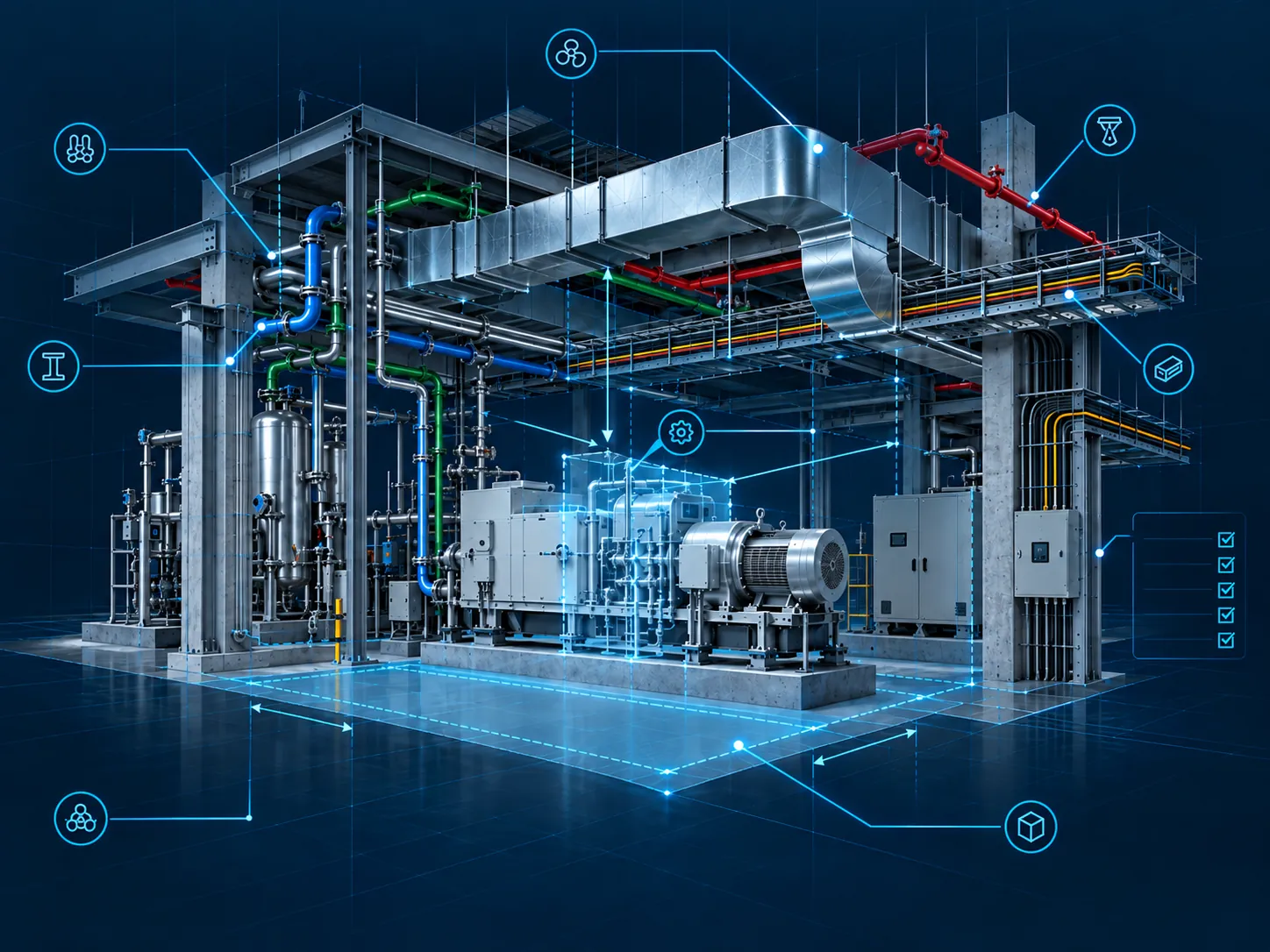

Обладнання повинно не тільки поміститися в будівлі
Навколо виробничого обладнання необхідно враховувати не лише його геометричні габарити, а й:
Модель може не містити фізичної колізії, але рішення все одно може бути непридатним для монтажу або подальшої експлуатації. Необхідність враховувати maintenance clearance (сервісні зони) разом із трасуванням систем підтверджується і сучасними дослідженнями MEP-координації.

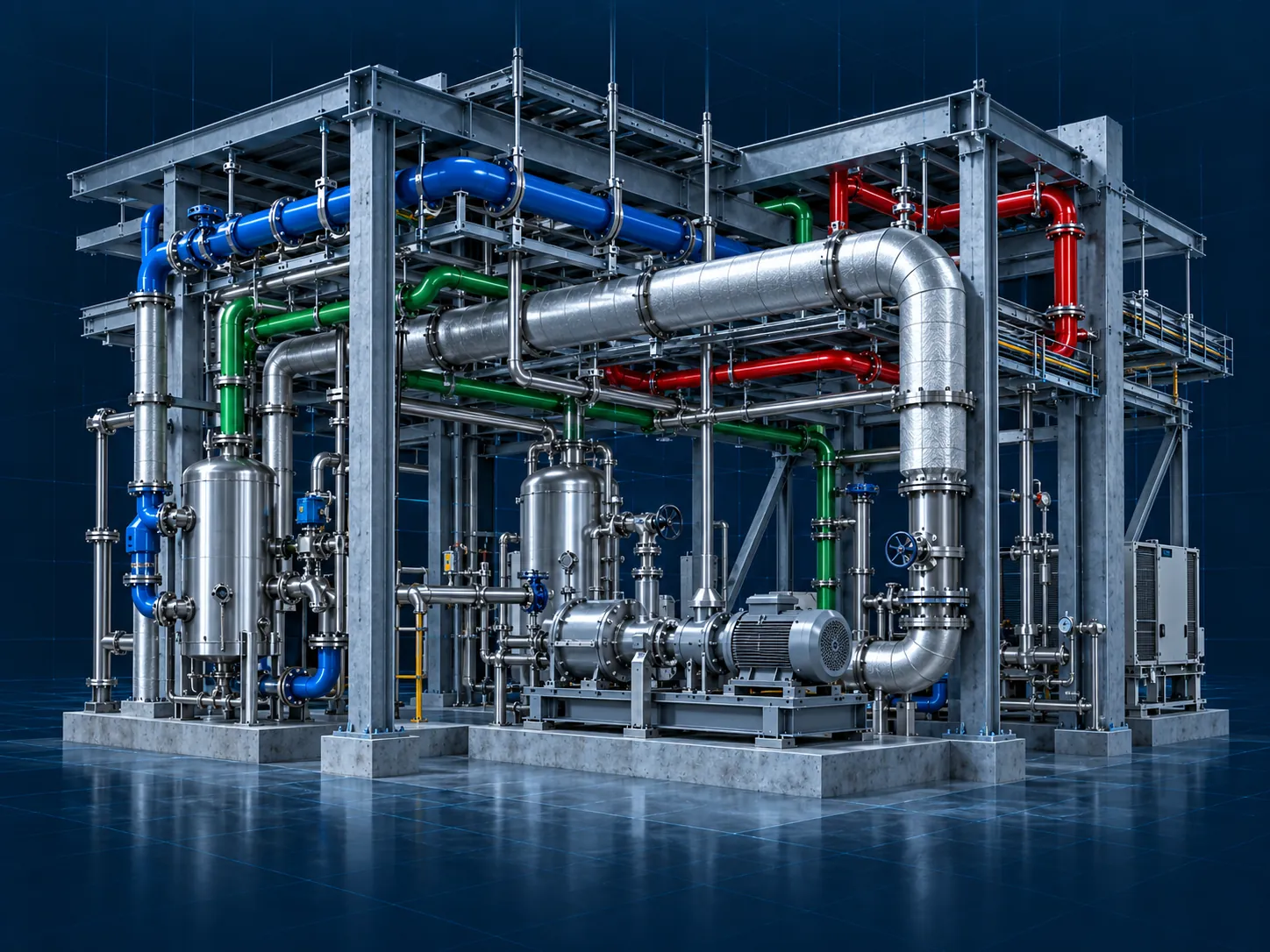

Геометрично вільний маршрут не завжди є інженерно правильним
При координації трубопроводів необхідно враховувати:
Для промислових об’єктів координація великої кількості трубопроводів може бути окремою просторовою задачею, а дослідження показують, що BIM застосовується не тільки для clash detection (виявлення колізій), а й для оптимізації їх трасування та послідовності монтажу.

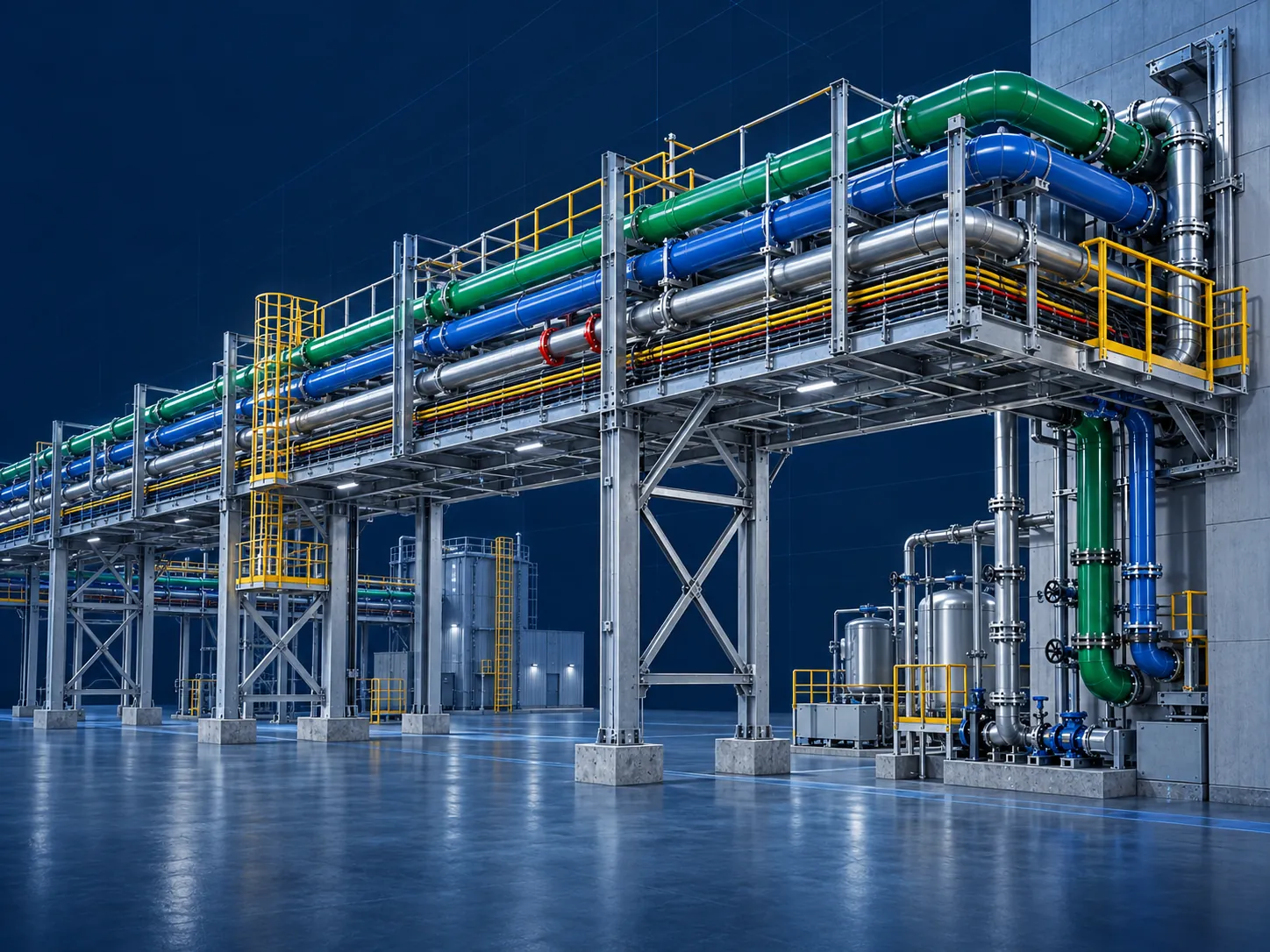

Багато систем повинні пройти одним контрольованим коридором
На промислових естакадах і магістральних трасах можуть одночасно розміщуватися технологічні трубопроводи, кабельні системи та інші комунікації.
Під час координації необхідно перевіряти:

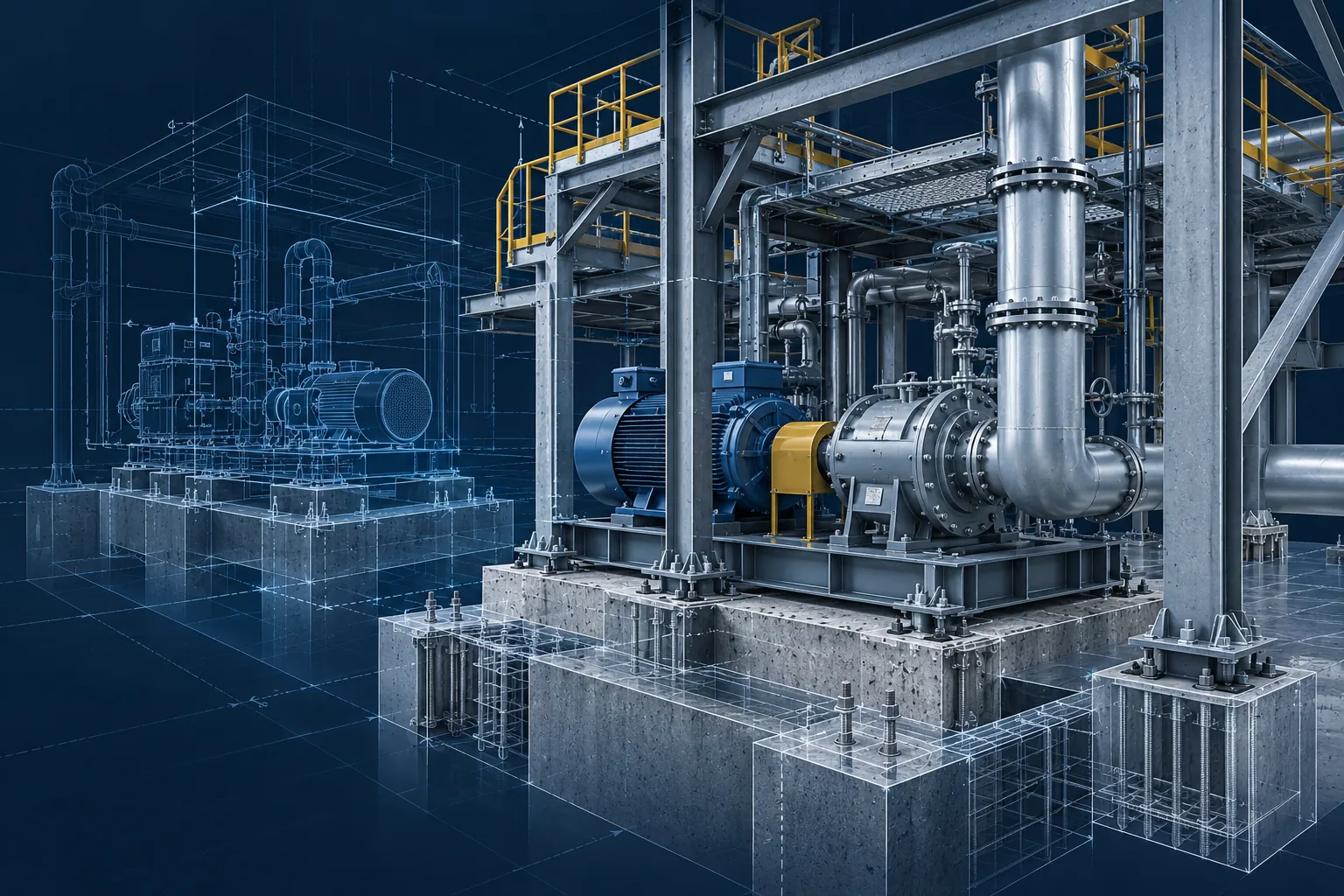

Технологічне рішення повинно бути узгоджене з конструктивом
Положення обладнання впливає на фундаменти, металеві конструкції, отвори, закладні елементи та маршрути інженерних систем.
Критичними стають ситуації, коли після розроблення конструктиву змінюються габарити обладнання або положення його підключень.
Тому актуальні дані про обладнання мають своєчасно потрапляти до координаційної моделі.

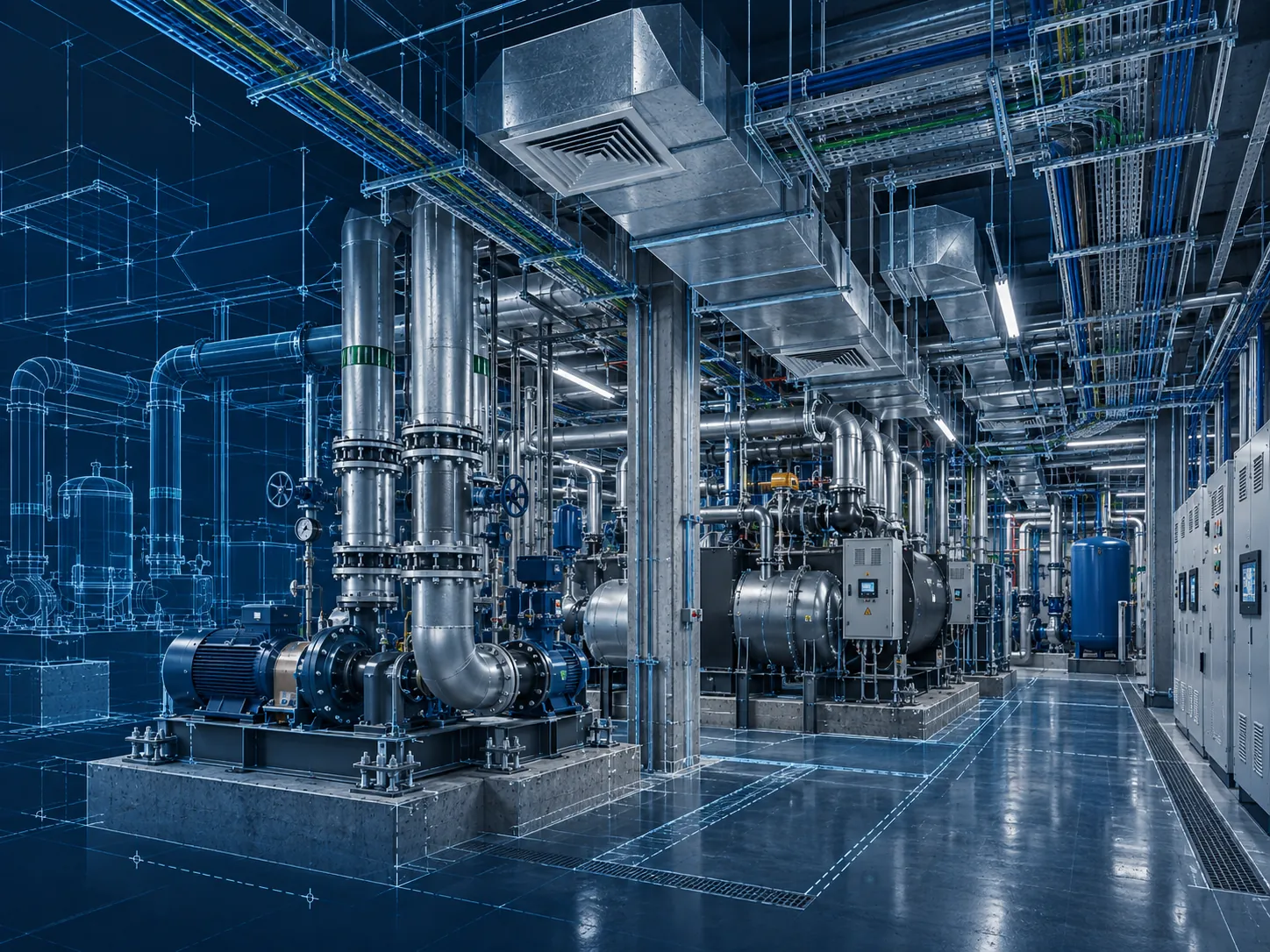

Максимальна концентрація обладнання та комунікацій
Компресорні, насосні, котельні, холодильні, електротехнічні та інші технічні приміщення мають високу щільність систем.
Тут необхідно одночасно перевіряти обладнання, трубопроводи, повітроводи, кабельні траси, конструкції, підключення та зони обслуговування.

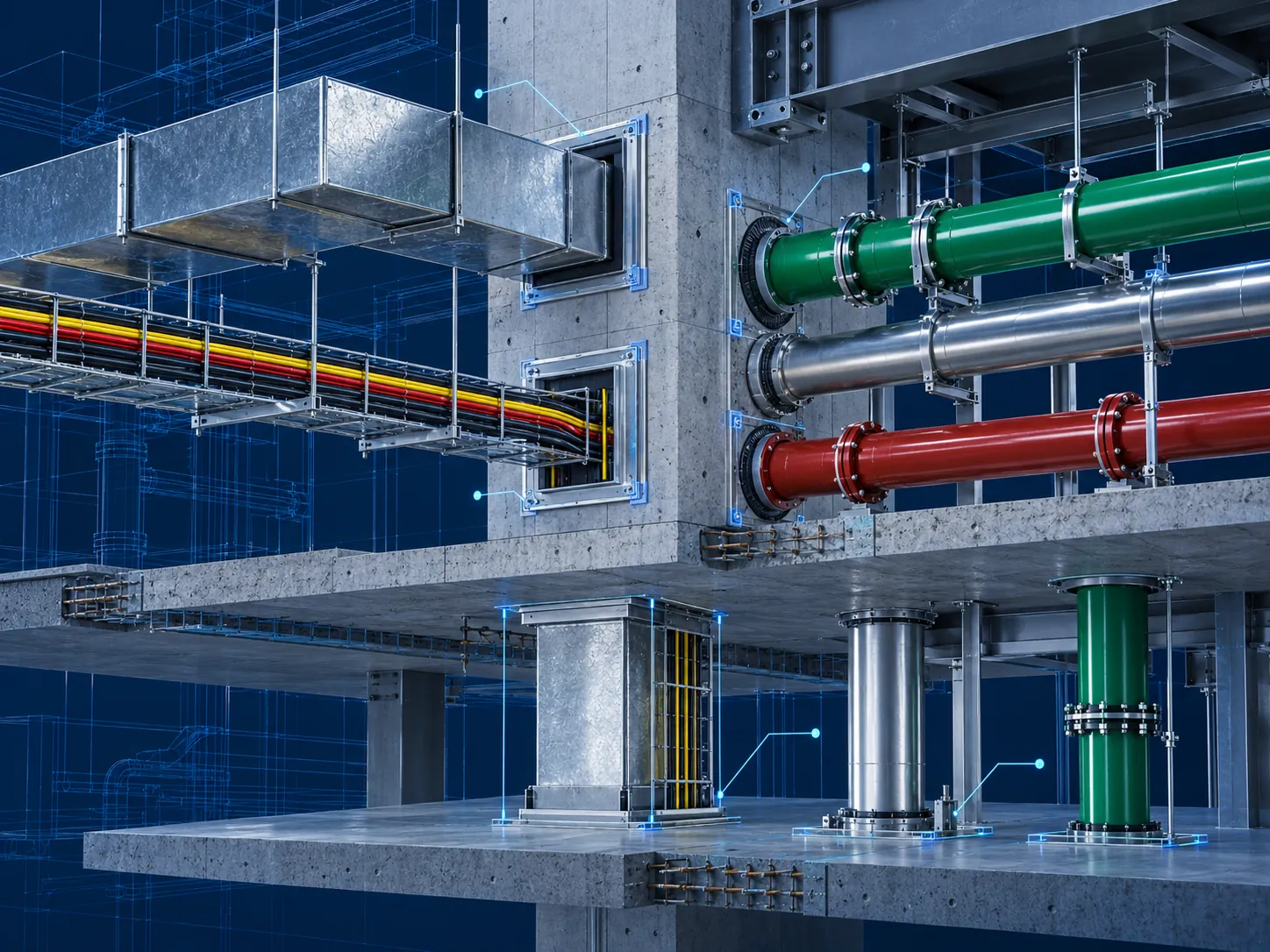

Маршрут системи повинен бути узгоджений до виконання конструкцій
Великі трубопроводи, вентиляційні канали та кабельні траси можуть потребувати проходів через стіни, перекриття або металеві конструкції.
Їх положення доцільно координувати до виконання відповідної частини конструкцій, щоб уникати незапланованих змін на майданчику.
Виробництво
У виробничій будівлі архітектура та інженерна інфраструктура повинні підтримувати технологічний процес.
В одній моделі необхідно узгодити:
Особливої уваги потребують точки взаємодії технологічного обладнання з будівельними та інженерними системами.
Логістика
Для великих складських і логістичних будівель важливо координувати інженерні системи з внутрішньою логікою використання простору.
Координації можуть потребувати:
Інженерні системи не повинні конфліктувати з технологічним обладнанням, допустимими габаритами робочих зон і маршрутами експлуатації.

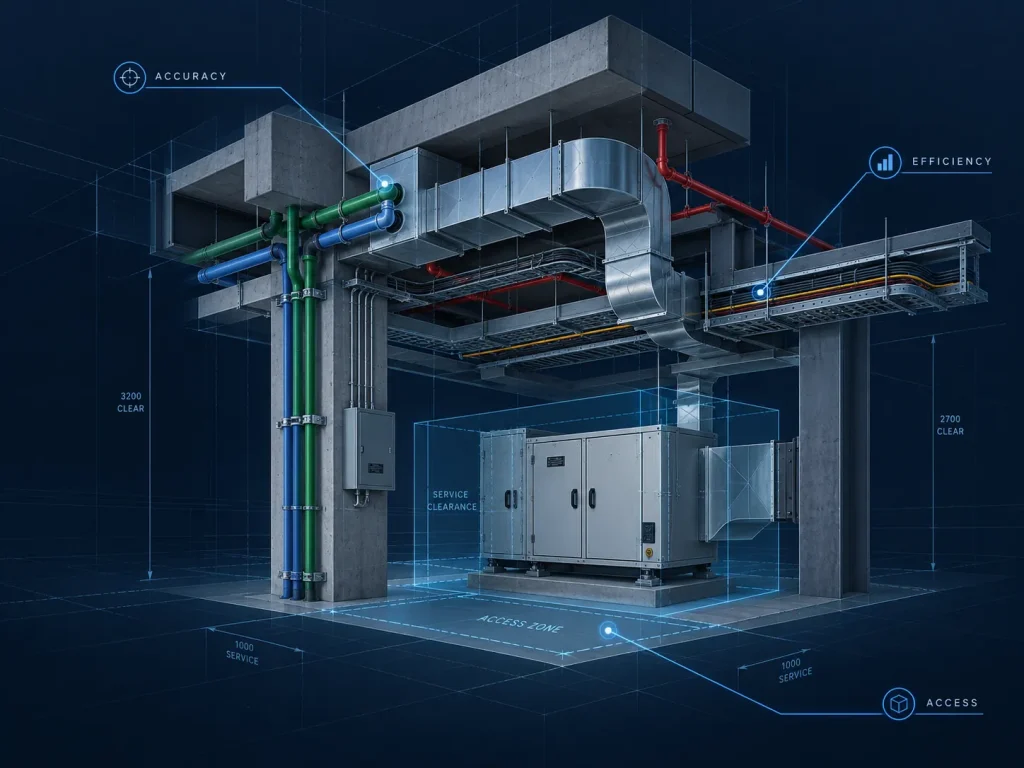

Інженерне забезпечення
Координуємо обладнання, інженерні мережі та сервісні зони як єдину систему — з урахуванням монтажу, обслуговування й майбутньої заміни.
Перевіряємо фактичне розміщення обладнання та необхідний простір навколо нього.
Координуємо підключення обладнання до інженерних систем і конструкцій.
Перевіряємо простір, необхідний протягом усього життєвого циклу обладнання.
Доступність обладнання після завершення будівництва є такою ж важливою, як відсутність геометричних колізій.
Реконструкція
Для діючого виробництва з’являється додаткова задача: нові системи потрібно інтегрувати в уже існуючу інфраструктуру.

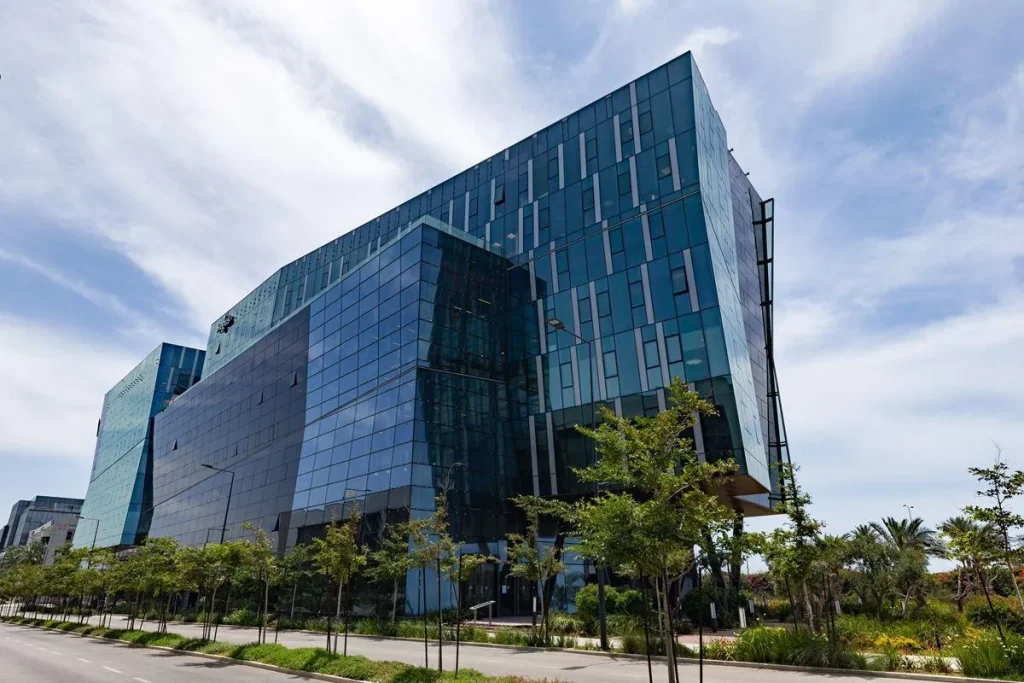

NeuStar — Haifa
Хайфа · Ізраїль
При розширенні необхідно узгодити:
Особливо критичними є точки підключення — місця, де нова система приєднується до діючої.
Практичні дослідження реконструкції технічно складних об’єктів показують, що саме розбіжності між наявною документацією, фактичним станом, обладнанням, конструкціями та новими трубопроводами стають суттєвою координаційною проблемою.
Єдина скоординована модель
У промисловому об’єкті технологічне обладнання, конструкції та інженерні мережі утворюють взаємопов’язану систему. Під час BIM-координації необхідно враховувати не лише їх геометричне розміщення, а й підключення, монтаж, доступ до обладнання та можливість його подальшого обслуговування.
Для промислового проєкту важливо не просто усунути колізії, а узгодити обладнання, конструкції та інженерні системи так, щоб рішення залишалося технологічно правильним, придатним для монтажу та доступним для подальшого обслуговування
Практичний приклад
Motorola
Airport City · Ізраїль
Ілюстративний сценарій координації
Уявімо, що на етапі деталізації постачальник змінив модель виробничого обладнання: змінилися його габарити або положення точок підключення.
Це може вимагати одночасно:
Одна зміна обладнання перетворюється на міждисциплінарну задачу.
Під час розширення діючого виробництва фактичне розташування обладнання та інженерних систем може відрізнятися від початкової проєктної документації. Якщо протягом експлуатації всі зміни регулярно вносилися до скоординованої BIM-моделі, вона відображає актуальний стан об’єкта. Це дозволяє швидше планувати підключення нового обладнання, знаходити доступні маршрути для інженерних систем і координувати розширення з існуючою інфраструктурою.
Саме тут BIM-координація та BIM-менеджмент мають працювати разом: координація визначає вплив зміни на системи, а управління моделями забезпечує, щоб усі учасники отримали актуальну версію рішення.
Послуги Ziggurat
Управління моделями, ревізіями обладнання та актуальністю даних промислового проєкту.
Чому управління моделями особливо важливе для промислового будівництва
Для промислового проєкту помилка версії може бути не менш критичною, ніж геометрична колізія.
Контрольоване
BIM-середовище
Модель → Ревізія → Перевірка → Узгодження → Актуальна версія
Узгодження обладнання, конструкцій та інженерних систем до виготовлення й монтажу.
Для промислового об’єкта особливо важливо завершити відповідну частину координації до:
Чим більше рішень переходить у fabrication and installation (виготовлення та монтаж), тим дорожче й складніше змінювати їх геометрію.
FAQ
У промисловому проєкті значна частина будівельних та інженерних рішень залежить від технологічного обладнання і виробничого процесу. Тому необхідно координувати не лише архітектуру, конструкції та MEP-системи, а й обладнання, технологічні трубопроводи, фундаменти, опори, точки підключення та сервісні зони.
Відсутність фізичного перетину не гарантує працездатності рішення. Трубопровід може блокувати доступ до обладнання, кабельна траса — заважати демонтажу компонента, а обладнання — мати недостатню монтажну або сервісну зону.
Зміна габаритів, положення або точок підключення обладнання може потребувати повторної перевірки трубопроводів, кабельних трас, фундаментів, конструкцій, проходок та суміжних систем. Тому важливо одночасно контролювати координацію та актуальність моделей.
Розташування обладнання визначає положення фундаментів, закладних елементів, опор, отворів і частини інженерних підключень. Якщо ці дані змінюються після виконання конструкцій, коригування на майданчику стає значно складнішим.
Обладнання повинно залишатися доступним після монтажу. Необхідно передбачити простір для огляду, відкривання панелей, роботи з арматурою, ремонту, демонтажу та заміни компонентів.
Так. У таких проєктах особливо важливо координувати нове обладнання та системи з існуючими конструкціями й комунікаціями, а також перевіряти точки підключення нових мереж до діючої інфраструктури.
Координацію доцільно починати тоді, коли основні технологічні, конструктивні та інженерні рішення вже достатньо сформовані для міждисциплінарної перевірки, але ще можуть бути скориговані до закупівлі, виготовлення та монтажу.
У проєкті одночасно працюють різні дисципліни, постачальники обладнання та підрядники, а моделі оновлюються з різною швидкістю. BIM-менеджмент забезпечує контроль версій, ревізій, статусів і обміну інформацією, щоб команда координувала актуальні рішення.
