Координація систем

Координація систем для усіх секторів будівництва

Координація систем знижує ризики проєкту, захищає бюджет, запобігає дорогим переробкам і прискорює реалізацію проєкту.

Ziggurat координує архітектурні, конструктивні та інженерні системи (MEP) в єдиному Common Data Environment (CDE), виявляє просторові й технічні колізії та допомагає командам проєкту розробити найефективніші інженерні рішення ще до початку будівництва.

Координація доступна для

  • Проєктів на основі Revit
  • 3D-координації для проєктів на AutoCAD (за стандартами Revit) без додаткової оплати
Наші проєкти
  • Міжнародні стандарти
  • 1000+ скоординованих проєктів у всіх сферах будівництва
  • Координація Revit і AutoCAD + гібридний підхід

Наш підхід

Інженерний підхід
до координації BIM

Ми йдемо далі автоматизованого аналізу BIM-моделі. Наша команда досвідчених архітекторів та інженерів розробляє технічно обґрунтовані інженерні рішення для усунення колізій і тестує різні сценарії реалізації в Shadow-моделі ще до внесення змін у проєкт.

Що ми перевіряємо під час координації систем

Координацію між усіма дисциплінами проєкту

Технологічність монтажу інженерних систем та обладнання

Доступність для експлуатації та обслуговування

Практичну реалізованість проєктних рішень

Визначення

Що таке координація систем?

Координація систем — це структурований процес перевірки та узгодження архітектурних, конструктивних та інженерних (MEP) моделей ще до початку будівництва.

Моделі різних дисциплін обʼєднуються у Федеративну модель в єдиному Common Data

Environment (CDE), де команда проєкту аналізує:

Фізичні колізії між інженерними системами будівлі

Недостатні монтажні та експлуатаційні відступи

Невідповідності між BIM-моделями та робочими кресленнями

Проблеми трасування інженерних мереж (MEP)

Конфлікти між архітектурними, конструктивними та інженерними рішеннями

Практичну реалізованість проєктних рішень на обʼєкті

Результат — це не просто перелік колізій, а узгоджене проєктне рішення, зрозуміле й придатне до застосування для консультантів, підрядників та власників проєкту.

Де це найважливіше

Коли потрібна координація систем?

Координація систем особливо цінна для проєктів, де:

  1. Залучено велику кількість проєктувальників і консультантів
  2. Інженерні системи будівлі щільні та складні
  3. Обмежений простір над стелями, у шахтах або технічних приміщеннях
  4. Інтегровані складні системи ОВК, електрики, водопостачання, пожежогасіння та автоматизації будівлі
  5. Помилки координації можуть призвести до значних переробок
  6. Будівництво ведеться в кілька черг
  7. Потрібно узгодити моделі, створені в різних програмних платформах
  8. Для будівництва потрібні узгоджені робочі креслення
Федеративна BIM-модель будівлі з інженерними системами

BIM-координація дає найбільшу цінність для:

  • Об’єкти охорони здоров’я
  • Промислові підприємства
  • Дата-центри
  • Логістичні хаби
  • Інфраструктурні проєкти
  • Великі житлові та багатофункціональні комплекси
  • Офісні будівлі
  • Громадські будівлі

Процес

Як працює координація систем у Ziggurat

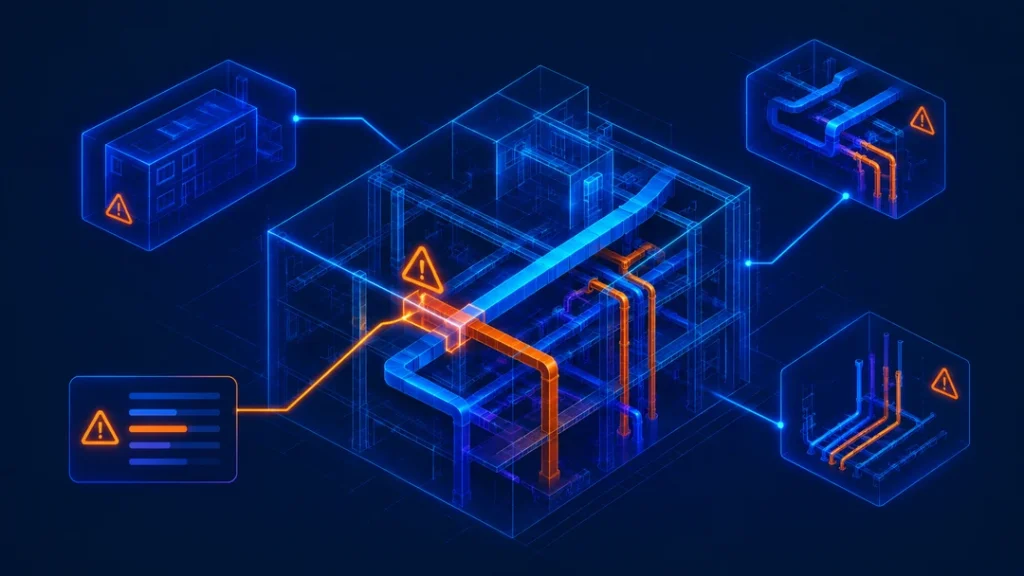

01. Отримання моделей та первинна перевірка

Після отримання проєктних моделей ми виконуємо комплексну перевірку всіх моделей консультантів.

Для кожної дисципліни готується детальний Status Report, у якому фіксуються координаційні та геометричні невідповідності, зокрема недоліки моделей, що потребують виправлення відповідальними консультантами.

Цей процес формує надійний Planning Baseline і допомагає уникнути зайвих затримок у наступних циклах координації.

Отримання моделей та первинна перевірка

Готові координувати ваш проєкт?

Подивіться, як наш інженерний процес перетворює окремі моделі консультантів на один скоординований проєкт, готовий до будівництва.

Отримати консультацію Наші проєкти

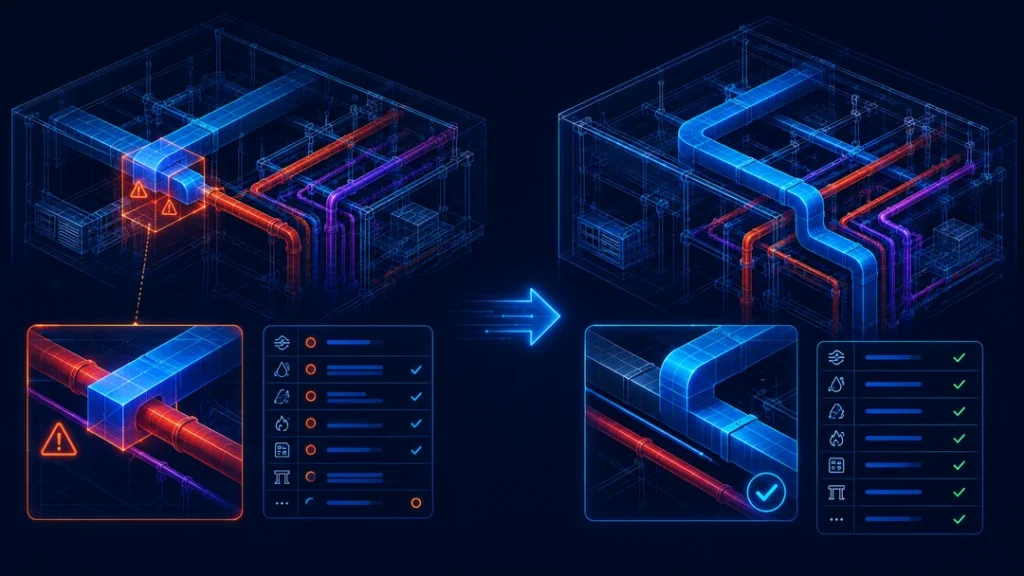

Координація систем — це більше, ніж пошук колізій

Clash Detection — лише один з етапів процесу BIM-координації.

Програмне забезпечення автоматично знаходить геометричні колізії, але воно не може визначити:

  • Яку інженерну систему потрібно перекласти
  • Чи вдасться витримати потрібний ухил
  • Чи достатньо простору для монтажу
  • Чи залишиться доступ для обслуговування
  • Чи відповідає запропоноване рішення інженерним вимогам
  • Як зміна вплине на суміжні дисципліни
  • Яке рішення дає найбільшу цінність для проєкту загалом

У Ziggurat ми йдемо значно далі за виявлення колізій.

Ми аналізуємо першопричину, оцінюємо альтернативні інженерні рішення та розробляємо найефективніше скоординоване рішення для розгляду проєктною командою.

Координація систем — це більше, ніж пошук колізій
Програма автоматично знаходить геометричні колізії.

Пропонувати інженерні рішення, а не просто фіксувати колізії, — один із ключових принципів, що вирізняє методологію Ziggurat.

Розширені можливості координації систем

Розширені можливості координації систем

За потреби Ziggurat розробляє високодеталізовану цифрову модель проєкту, яка підтримує ефективне управління впродовж усього життєвого циклу будівлі.

Модель можна використовувати для:

  • Розробки проєктних рішень
  • Координації будівництва
  • Моніторингу ходу будівництва
  • Експлуатації об’єкта
  • Управління обслуговуванням
  • Майбутніх реконструкцій і модернізацій

Такий підхід поширює цінність BIM-моделі далеко за межі проєктування й підтримує обґрунтовані рішення протягом усього життєвого циклу об’єкта.

Співпраця

Успішна координація систем вимагає співпраці

Тривалість процесу BIM-координації залежить не лише від BIM-координатора, а й від того, наскільки оперативно архітектори та інженерні консультанти:

  1. Надають оновлені моделі
  2. Розглядають і погоджують запропоновані рішення
  3. Впроваджують узгоджені зміни в проєкт
Успішна координація систем вимагає співпраці

Саме тому з самого початку проєкту варто закріпити чіткі зони відповідальності, графік оновлення моделей і процедури координації.

Софт і формати

Який софт і формати файлів
можна використовувати для координації систем?

Ziggurat виконує координацію систем для повністю розроблених BIM-проєктів, традиційних 2D-проєктів і змішаних програмних середовищ.

Ми працюємо з широким спектром проєктних даних, зокрема:

BIM-моделі

Autodesk Revit (.rvt)
IFC (.ifc)

CAD-креслення

AutoCAD (.dwg)

Додаткові платформи проєкту

За потреби ми також працюємо з:

Autodesk Navisworks (.nwd, .nwc)
Civil 3D
Tekla Structures
Autodesk Inventor
Autodesk ReCap
Інші спеціалізовані формати проєкту

Щоб розпочати процес координації, усі дисципліни мають надати свої останні затверджені моделі або креслення в єдиній проєктній системі координат.

Одна з ключових переваг Ziggurat — здатність координувати не лише BIM-проєкти на основі Revit, а й проєкти на AutoCAD.

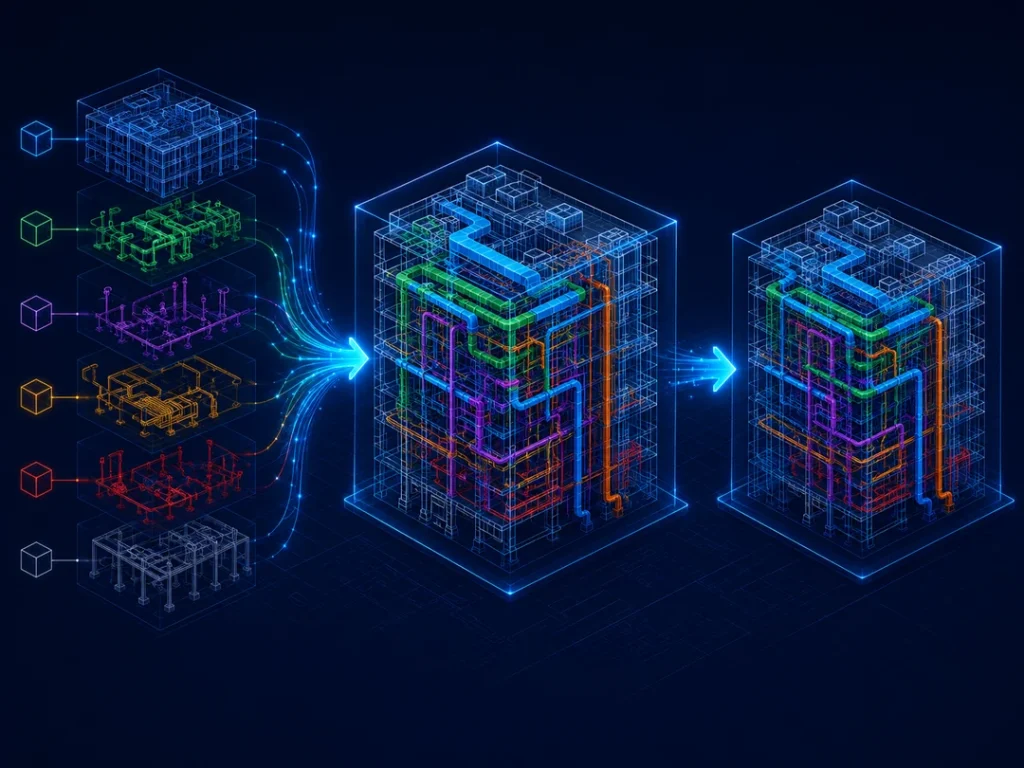

За власною методологією параметричного 3D-моделювання ми створюємо координаційні моделі безпосередньо з креслень AutoCAD, що дозволяє виявляти колізії між усіма інженерними системами ще до початку будівництва.

Для проєктів у змішаному середовищі — наприклад, коли частина дисциплін працює в Revit, а інші використовують AutoCAD або IFC — ми об’єднуємо всі моделі й креслення в одному скоординованому середовищі, забезпечуючи повноцінну мультидисциплінарну BIM-координацію.

Відсутність Revit-моделі — не обмеження.

Маючи понад 20 років досвіду, Ziggurat забезпечує однаково високий рівень BIM-координації як для проєктів на основі Revit, так і на основі AutoCAD.

Прозорість

Повна прозорість кожної проблеми координації

Кожній значущій проблемі координації присвоюється чітко визначений статус, відповідальний консультант і повна історія розв’язання.

Керівники проєктів і клієнти можуть легко відстежувати:

  • Відкриті проблеми координації
  • Критичні колізії
  • Дисципліни, що затримують прогрес проєкту
  • Рішення, що очікують погодження
  • Розв’язані проблеми координації
  • Прогрес, досягнутий за кожен цикл координації

Як описано в методології Ziggurat, Status Report — це не просто технічний документ, а інструмент управління проєктом, що забезпечує повну прозорість прогресу консультантів, статусу координації та загальної ефективності проєкту.

FAQ

Часті запитання

  • Послуга BIM-координації охоплює весь процес — від первинної перевірки проєктних моделей до передачі узгодженої документації, готової до будівництва.

    Процес включає:

    • Перевірку та валідацію вихідних моделей
    • Об’єднання у федеративну координаційну модель
    • Пошук колізій (Clash Detection)
    • Аналіз простору та технологічності монтажу
    • Оцінку альтернативних інженерних рішень
    • Координацію між консультантами різних дисциплін
    • Ітеративні цикли координації
    • Підготовку фінальних моделей, креслень і звітів

    Координаційні креслення

    Після узгодження інженерних систем ми готуємо документацію, готову до будівництва, яка може містити:

    • Координаційні плани
    • Розрізи
    • Збільшені види складних ділянок
    • Схеми розкладки MEP
    • Креслення отворів і проходок
    • Координаційні креслення технічних приміщень
    • Поверхові координаційні креслення
    • Креслення, готові до друку для робіт на майданчику

  • Пошук колізій — лише один етап координації. Програма автоматично знаходить геометричні перетини, але не може визначити, яку систему потрібно перекласти, чи вдасться витримати потрібний ухил, чи вистачить простору для монтажу та обслуговування. Ми аналізуємо першопричину, оцінюємо альтернативні інженерні рішення й пропонуємо найефективніше узгоджене рішення для розгляду проєктною командою.

  • Вона знижує ризики проєкту, захищає бюджет, запобігає дорогим переробкам і прискорює реалізацію: помилки знаходяться на етапі проєктування, а не на майданчику. Разом із цим зростає прозорість — статус кожної проблеми, відповідальний консультант і повна історія розв’язання доступні команді та замовнику.

  • Так. Ми працюємо і з повністю розробленими BIM-проєктами, і з традиційними 2D-проєктами, і зі змішаними програмними середовищами. Для проєктів в AutoCAD застосовуємо власну методологію параметричного 3D-моделювання — повна міграція на Revit для цього не потрібна.

  • Узгоджену федеративну модель, звіти про колізії та статус їх розв’язання, а також координаційні креслення, готові до будівництва: плани, розрізи, збільшені види складних ділянок, схеми розкладки MEP, креслення отворів і проходок, координаційні креслення технічних приміщень і поверхові креслення.

  • Зміни у свої моделі вносять автори відповідних розділів — архітектори та інженерні консультанти. Ми виявляємо проблему, аналізуємо першопричину, пропонуємо узгоджене інженерне рішення й супроводжуємо його до погодження; після цього консультант впроваджує зміни у своїй моделі.

  • Тривалість залежить не лише від BIM-координатора, а й від того, наскільки оперативно консультанти надають оновлені моделі, розглядають і погоджують запропоновані рішення та впроваджують узгоджені зміни. Саме тому з самого початку проєкту варто закріпити чіткі зони відповідальності, графік оновлення моделей і процедури координації.

  • Кількість циклів залежить від складності об’єкта, кількості дисциплін і щільності інженерних систем. Кожен цикл завершується звітом про досягнутий прогрес, тож команда бачить, скільки проблем закрито і що лишається у роботі.

  • Архітектурні, конструктивні та інженерні (MEP) розділи: опалення, вентиляція та кондиціонування, електрика, водопостачання й каналізація, пожежогасіння, а також автоматизація будівлі.

  • Так. Окрім геометричних перетинів ми перевіряємо, чи достатньо простору для монтажу та подальшого обслуговування, чи витримуються потрібні ухили і чи лишається доступ до обладнання.

  • Вартість залежить від площі та складності об’єкта, кількості дисциплін і моделей, потрібної глибини опрацювання та обсягу координаційної документації. Точну оцінку ми даємо після ознайомлення з вихідними матеріалами проєкту.

  • Так. Відсутність Revit-моделі не є обмеженням. Ми працюємо у змішаному середовищі й за потреби самі створюємо параметричні 3D-моделі за наданими 2D-кресленнями — переводити весь проєкт на Revit не потрібно.
