01 / Готовність

Перевірте склад і готовність дисциплін

Якщо архітектура, конструкції та інженерні системи (MEP) використовують різні координати, версії або неповні дані, значна частина першого координаційного циклу витрачається не на пошук інженерних рішень, а на підготовку інформації.

Тому перед початком BIM-координації варто провести коротку перевірку готовності проєкту. Спочатку потрібно визначити, які дисципліни вже доступні: архітектура, конструкції, опалення, вентиляція та кондиціювання (HVAC), водопостачання та каналізація, електрика, пожежні й технологічні системи.

Моделі не обов’язково мають бути завершені на 100%, але вони повинні містити достатньо інформації для просторового аналізу.

Дані для початкової оцінки

  • площа та кількість поверхів;
  • стадія проєктування;
  • перелік дисциплін;
  • формати RVT, IFC, DWG або інших файлів;
  • рівень готовності моделей;
  • запланований початок будівництва.

Саме такі дані Ziggurat використовує для визначення готовності проєкту до першого координаційного циклу.

02 / Координати

Узгодьте координати та актуальність моделей

Одна з найпоширеніших проблем — різні системи координат у консультантів. Перед об’єднанням моделей потрібно узгодити систему координат, рівні та висотні відмітки, одиниці вимірювання, базові точки й правила позиціонування Revit, IFC і DWG.

Не менш важливо визначити, яка версія кожної моделі є актуальною, хто за неї відповідає і як часто вона оновлюється. BIM-координація застарілих моделей фактично створює додаткову роботу замість зменшення ризиків.

Єдина система координат і зрозуміла відповідальність за версії — базова умова для надійної міждисциплінарної координації.

03 / Правила обміну

Визначте правила до старту координації

До початку роботи варто погодити не лише склад моделей, а й порядок взаємодії між учасниками проєкту. Саме тут управління BIM-моделями перетворює набір файлів на контрольований інформаційний процес.

Що потрібно погодити

  • які дисципліни перевіряються між собою;
  • хто відповідає за виправлення зауважень;
  • як часто оновлюються моделі;
  • де зберігаються актуальні файли;
  • як передаються зміни;
  • як проводяться координаційні зустрічі.

Для складних проєктів ці правила варто формалізувати в плані реалізації BIM (BEP) та використовувати спільне середовище даних (CDE) для контролю моделей і версій.

04 / Перший цикл

Підготовлена модель — це початок реальної координації

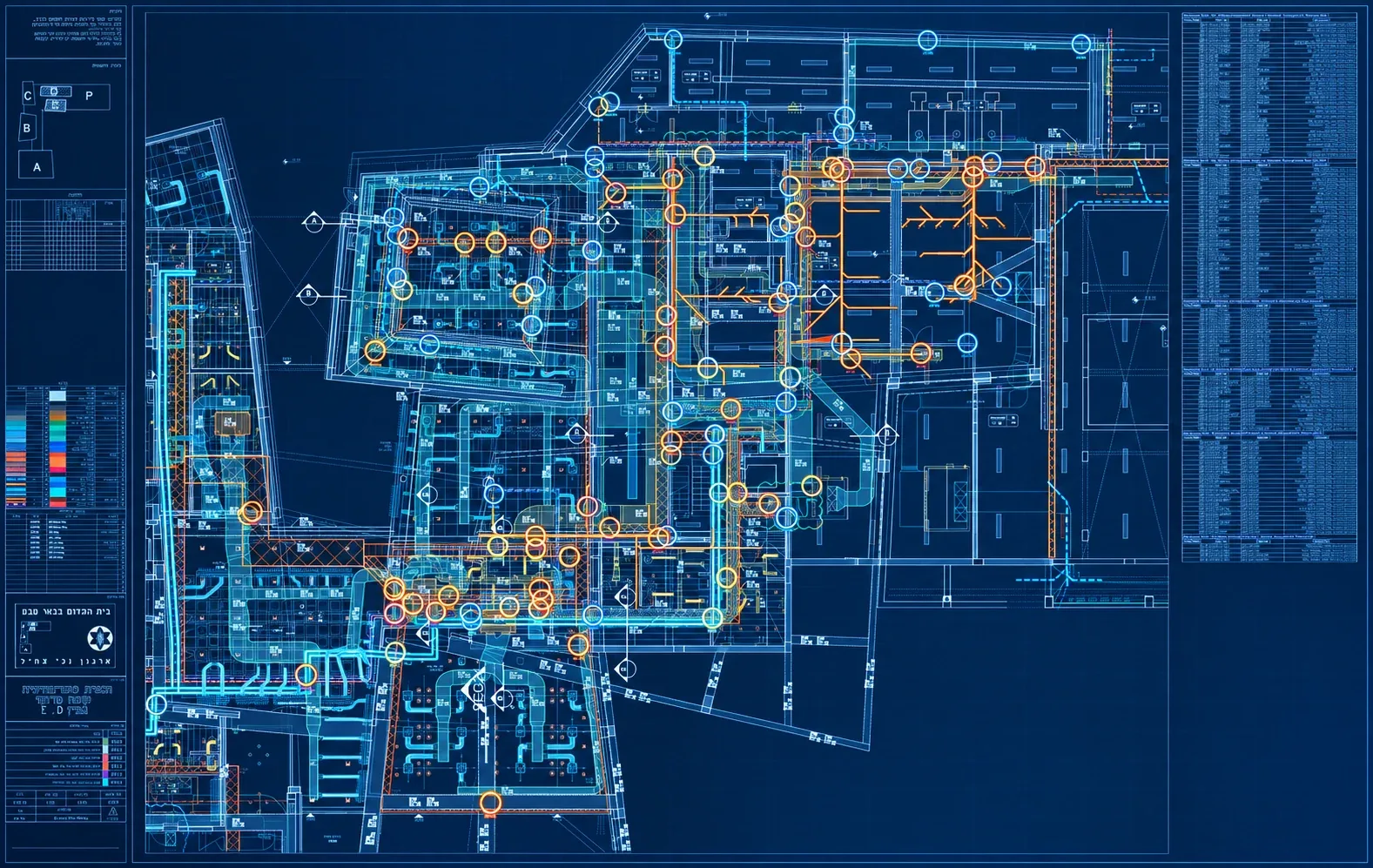

Підготовлена модель дозволяє BIM-команді зосередитися на головному — міждисциплінарній координації. Якщо система виявила, що труба перетинає балку, цього недостатньо. Потрібно визначити, яку систему можна змінити, чи залишиться доступ для обслуговування та чи не створить нове рішення інший конфлікт.

Тому результатом координації інженерних систем має бути не просто список колізій, а узгоджене інженерне рішення та повторно перевірена модель.

  1. ПеревіркаВхідні моделі та готовність дисциплін
  2. Об’єднанняКоординати, рівні та актуальні версії
  3. РішенняТехнічно коректне усунення конфліктів
  4. Повторна перевіркаОновлена й узгоджена модель

05 / Практика

Досвід Ziggurat

Перед початком роботи Ziggurat перевіряє доступні моделі, готовність дисциплін, відповідальних за їх оновлення, регулярність передачі змін і фактори, які можуть блокувати координацію.

Такий підхід дозволяє швидше перейти до реальної координації систем і не витрачати перші цикли на виправлення базових проблем із даними.

Висновок

Якість вихідних даних визначає результат

Підготовка проєкту до BIM-координації — це послідовний і зрозумілий принцип:

  1. Актуальні моделі
  2. Єдині координати
  3. Визначені відповідальні
  4. Правила обміну
  5. BEP і CDE
  6. Координаційний цикл

Чим краще підготовлені вихідні дані, тим ефективніше BIM-команда може зосередитися на пошуку та вирішенні реальних інженерних конфліктів до початку будівництва.
